Erste Hilfe an Sektionaltoren
Ihr Industrietor öffnet oder schließt sich plötzlich nicht mehr? Wir unterstützen Sie mit den wichtigsten Erste-Hilfe-Maßnahmen für Ihre Industrietore, die Sie sofort und unkompliziert durchführen können.
Tor Öffnen/Schließen bei Stromausfall
1. Trennen Sie die Stromversorgung des Tores
Stellen Sie sicher, dass sich unter dem Tor keine Personen oder Gegenstände befinden, bevor Sie den Antrieb auskuppeln. Wenn das Gewichtsausgleichssystem nicht korrekt eingestellt ist, kann das Tor sich sehr schnell schließen. Das Tor sollte komplett geschlossen sein!
2. Ziehen Sie das Seil mit dem grünen Ball, um die Motorkupplung zu entkuppeln.
3. Öffnen oder schließen Sie das Tor mit Hilfe des Griffs.
4. Schließen Sie die Stromversorgung an das Tor an.
5. Ziehen Sie das Seil mit dem roten Ball, um den Motor einzukuppeln.
6. Bewegen Sie das Torblatt nach oben und unten, um sicherzustellen, dass das Antriebsgetriebe korrekt greift.
7. Drücken Sie die AUF-Taste um das Tor komplett zu öffnen.
8. Die Anlage ist wieder betriebsbereit.
| Code | Fehlerursache | Lösung |
|---|---|---|
| E04 | Fehler Sicherheitsleiste | Überprüfen Sie das Spiralkabel und die Kabelführung auf Beschädigungen. Stellen Sie sicher, dass der Luftschlauch an der Bodendichtung befestigt ist. |
| E08 | Stoppkreis geöffnet | Prüfen Sie alle externen NOT-AUS-Taster (z.B. Gehtürschalter). |
| E11 | Antrieb ausgekuppelt | Kuppeln Sie den Antrieb wie ab Punkt 5 wieder ein. |
| E24 | Tor nach Stromausfall außerhalb der Position | Initialisieren Sie das Tor wie ab Punkt 7. |
Tor Öffnen/Schließen bei Stromausfall
1. Hauptschalter einschalten (falls ausgeschaltet)
Stellen Sie sicher, dass sich unter dem Tor keine Personen oder Gegenstände befinden, bevor Sie die Anlage in Betrieb nehmen. Wenn das Gewichtsausgleichssystem nicht korrekt eingestellt ist, kann das Tor sich sehr schnell schließen.
2. Tor 20cm schließen (ZU-Taste).
3. AUF-Taste betätigen.
4. Die Anlage ist wieder betriebsbereit
| Code | Fehlerursache | Lösung |
|---|---|---|
| 98 | Signal liegt an | Überprüfen Sie ob Brandschutzsignal oder AUF-Impuls anliegt (Taster). |
| 103 | STOPP-Taste gedrückt | Quittieren durch Betätigung der AUF-oder ZU-Taste am Display. |
| 105 | Sicherheitsleiste ausgelöst | Quittieren durch Betätigung der AUF- oder ZU-Taste am Display. |

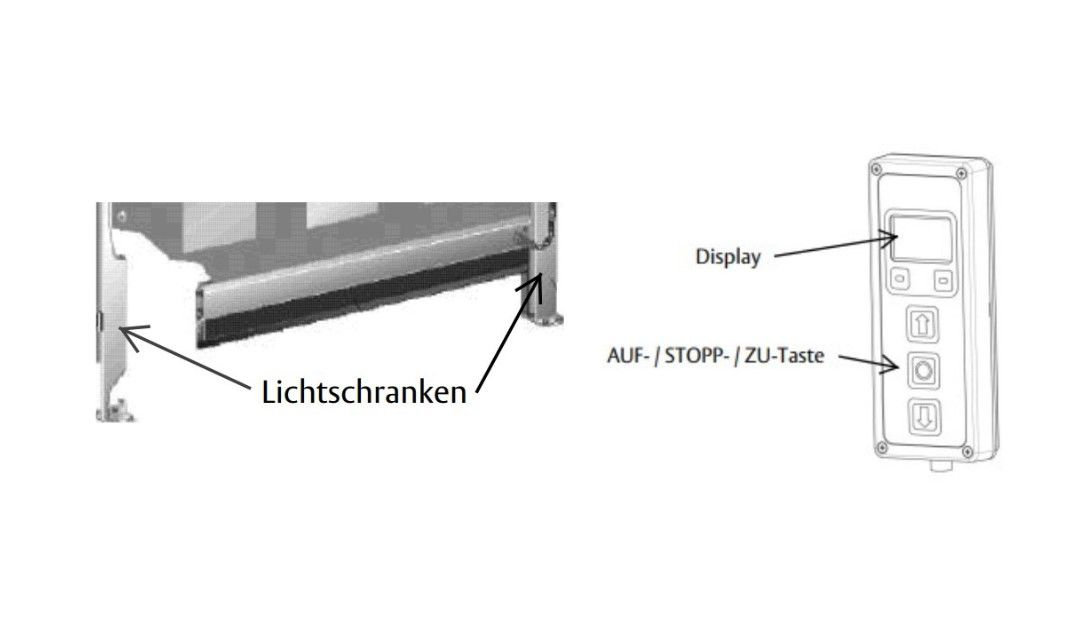

| 154 | Sicherheitsfunktion aktiv | Lichtschranke reinigen. Quittieren durch Ein- und Ausschalten des Hauptschalters. Weiter wie Punkt 2. |
Laden Sie hier das Dokument „Erste Hilfe bei Industrietoren“ herunter.
Sollten diese Maßnahmen nicht zum Erfolg führen, so schalten Sie bitte die Netzspannung für ca. 2 Minuten aus und anschließend wieder ein. Sollte die Tür danach nicht nicht korrekt arbeiten, so verständigen Sie bitte unseren Kundendienst unter:
Kostenfreie Servicehotline 24h/7 Tage - 01/3900 570 902
