Maschinenschutztor ASSA ABLOY RP400
Unser fortschrittlichstes Maschinenschutztor
Das neue ASSA ABLOY RP400 Maschinenschutztor bietet ein ganz neues Maß an Sicherheit, Qualität und Zuverlässigkeit für Ihren Betrieb. Damit können Sie die ständig wachsenden Anforderungen der Industrie noch besser erfüllen.
Mit einer Reihe integrierter und optionaler Sicherheitsfunktionen ist dieses leistungsstarke Schnelllauftor einfach unser fortschrittlichstes Maschinenschutztor überhaupt. Neben dem neuen Premium-Design mit abgerundeten Kanten und bündigen Profilen bietet es Ihnen viele neue Vorteile.
integriertes Lichtgitter
In den Seitenrahmen des Tores ist ein Lichtgitter integriert, das selbst kleinste Hindernisse erkennen und darauf reagieren kann. Dieses Lichtgitter deckt die gesamte Breite und Höhe der Toröffnung ab. Wenn also ein Objekt oder eine Person erkannt wird, wird die Schließbewegung des Tores sofort gestoppt und es öffnet wieder, um Kollisionen oder Verletzungen zu vermeiden.
Glattes und flaches Bodenprofil, reduzierter direkter Kontakt
Um die Sicherheit weiter zu erhöhen, verfügt das ASSA ABLOY RP400 über ein flaches Bodenprofil. Arbeiter können sich oft versehentlich dem sich bewegenden Torbehang nähern. Die bündige Oberfläche des flachen Bodenprofils weist jedoch keine hervorstehenden Kanten und wenig Kontaktfläche auf. Dadurch wird das Verletzungsrisiko während der Aufwärtsbewegung des Tores verringert.

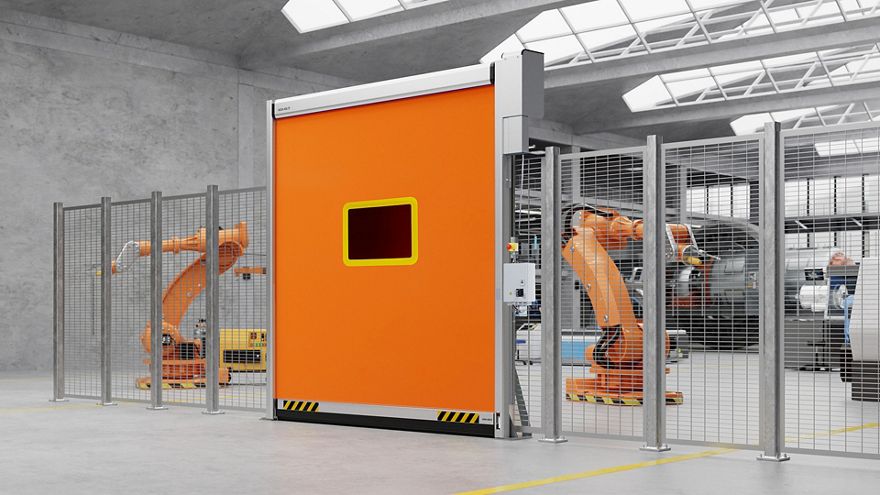

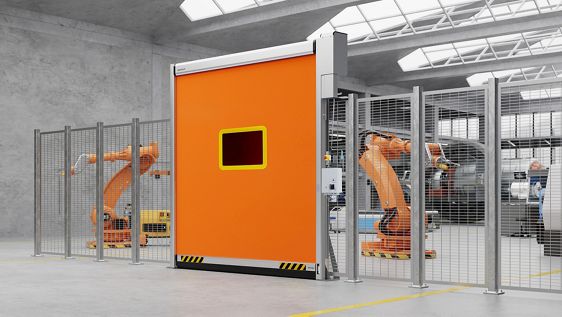

Sichere und stabile Installation
Unsere Maschinentore können entweder an der Wand oder freistehend auf dem Boden montiert werden. Das Tor kann entweder an der Wand montiert oder freistehend auf dem Boden montiert werden und lässt sich so ideal in Fertigungslinien integrieren. Für sichere, freistehende Installationen bietet das ASSA ABLOY RP400 eine neue, platzsparende, äußerst robuste und stabile Unterkonstruktion, die Vibrationen während des Betriebs verringert.
Ein weiterer Vorteil ist ein optionaler flammhemmender Torbehang für zusätzlich erhöhte Sicherheit.
Maschinenschutztor ASSA ABLOY RP400
- Max. Abmessungen (mm) 4.000 x 3.500 mm
- Öffnungs-/Schließgeschwindigkeit: bis max. 2,4/1,3 m/s (2,4/1,7 m/s vorlaufende Lichtschranke, Lichtgitter)
- Lastwechsel/Minute max. 1 – 5
- Torbehang: Je nach Anwendung sind verschiedene Torbehänge und Farben erhältlich, von teiltransparenten PVC-Behängen mit farbigen Verstärkungsstreifen bis hin zu hochfestem, haltbarem Material, das vor Funken schützt. Optional sind auch UV-Schutzfenster gemäß EN 1598 erhältlich. Optional ist ein flammhemmender Torbehang erhältlich.
- Die Seitenteile bestehen aus zwei Aluminiumprofilen, integrierte Sicherheitsendschalter verbinden das Tor mit der Maschine. Sichtstreifen ermöglichen eine einfache Überwachung der integrierten Sicherheitsendschalter.
- Sicherheitsendschalter nach EN ISO 13849–1 und EN 62061
- Tore entsprechen EN ISO 12100 und EN ISO 14119
- Steuerung: Das Tor ist mit einer Frequenzumrichtersteuerung MCC ausgestattet. Tor ohne Steuerung ist möglich. UL-Version als Option.
- Die platzsparende Erweiterungsbox ermöglicht die Montage einer Schnittstellenkarte oder eines Sicherheitsüberwachungsmoduls für Sicherheitsendschalter.
- Anschluss an die Maschine über potenzialfreie Kontakte oder Feldbussystem
- Motorleistung 0,75 KW
- Schutzart IP 55
- Vom Steuersystem abweichende Netzanschlüsse, siehe technisches Datenblatt
- Sicherheitsfunktionen Kontaktleiste und Lichtschranke, Lichtgitter und vorlaufende Lichtschranke optional erhältlich
- Das Tor wurde gemäß der Arbeitsstättenrichtlinie der UVV-Vorschriften und den harmonisierten CE-Richtlinien einschließlich EN 13241–1 und 2006/42/EG konstruiert.
Besonderheiten:
- Kurze Zykluszeiten bis zu 5 Zyklen pro Minute sind möglich
- Die flexible Positionierung des Getriebemotors kann auf der linken oder rechten Seite des Tores montiert werden. Der Motor kann für eine einfache Positionierung und Installation in 45°-Schritten gekippt werden
- Selbsttragend: Das Tor kann mit optionalen Montagehalterungen direkt am Boden montiert werden. Nivellierschrauben ermöglichen das Nivellieren des Tores auf unebenen Oberflächen.
