RP300 serie machinepoorten
Hoge snelheid en korte cyclustijden in geautomatiseerde processen met de snelrolpoorten van ASSA ABLOY (voorheen Albany Doors) voor machinebescherming.
Wanneer veiligheid, snelheid en procesintegratie de uitdaging vormen, zijn slimme snelrolpoorten met machinebescherming de oplossing. Hoge snelheden en korte cyclustijden. Geautomatiseerde productie en assemblage vereisen geavanceerde technologie, processen en apparatuur. ASSA ABLOY Entrance Systems levert snelrolpoorten die speciaal geschikt zijn voor dergelijke veeleisende omstandigheden.
Met zowel meelopende als poortlijnfotocellen zijn de veiligheidsschakelaars geïntegreerd in de zijgeleidingen. Onze machinebeschermingspoort is de beste veiligheidsbarrière in de industrie. De poort kan rechtstreeks worden geïntegreerd in de besturingssystemen van de geautomatiseerde machines. Wanneer deze integratie voltooid is, zullen de uitgebreide veiligheidsfuncties van de poort voldoen aan de volgende normen: PL d/cat. 3, PL e/cat. 4 (EN ISO 13849-1) EN SIL 3 (EN 62061).
ASSA ABLOY RP300

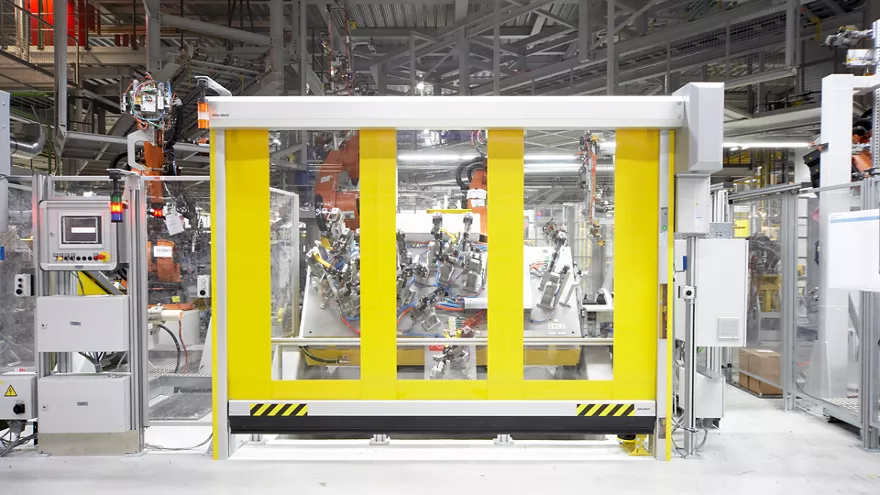

ASSA ABLOY RP300 machinebeschermingspoorten zijn heavy-duty snelrolpoorten voor geautomatiseerde processen en productielijnen. Deze robuuste poorten met machineafscherming zijn gebouwd met een minimaal aantal onderdelen en zijn betrouwbaar, eenvoudig te installeren en behoeven weinig onderhoud. ASSA ABLOY RP 300-productiepoorten bieden bescherming aan personeel dat in de buurt van geautomatiseerde productieprocessen werkt. Het veiligheidsconcept van deze rolpoorten maakt een compacte productieopstelling mogelijk, die op korte afstand van de geautomatiseerde machines wordt geïnstalleerd. Tegelijkertijd verhogen snelle openings- en sluitingscycli de productstroom en de procesproductiviteit.
Voordelen van ASSA ABLOY RP300 machinebeschermingspoorten
- Poortafmeting (mm) max. 4000 x 3500 mm
- Snelheid openen/sluiten: tot max. 2,4/1,8 m/s afhankelijk van besturingssystemen
- Cyclusaantal/minuten max. 1 – 5
- Poortblad Afhankelijk van de toepassing zijn er verschillende poortbladen en kleuren verkrijgbaar, van gedeeltelijk transparante PVC-gordijnen met gekleurde verstevigingsstroken tot uiterst stevig materiaal dat bescherming biedt tegen vonken. Optioneel zijn ook anti-UV lasvensters conform EN 1598 verkrijgbaar.
- Zijgeleidingen zijn gemaakt van twee aluminium profielen, geïntegreerde veiligheidseindschakelaars verbinden de poort met de machine. Vensters maken eenvoudige bewaking van geïntegreerde veiligheidseindschakelaars mogelijk.
- Veiligheidsschakelaars overeenkomstig EN ISO 13849-1 en EN 62061
- Poorten beantwoorden aan EN ISO 12100 en EN ISO 1088
- Bedieningssysteem Afhankelijk van de toepassing 2 besturingssystemen die een breed scala aan snelheden, voedingen en opties voor veiligheidsvoorzieningen bieden. Poort zonder besturingssysteem is mogelijk. UL-versie als optie.
- Ruimtebesparende uitbreidingskast voor montage van interfacekaart of veiligheidsbewakingsmodule voor veiligheidseindschakelaars.
- Aansluiten op de machine
- Motorvermogen 0,75 KW
- Beschermingsklasse IP 55
- Netaansluitingen anders dan bij het contronsysteem, zie technisch gegevensblad
- Veiligheidsfuncties: Elektrische onderlijstbeveiliging en vaste fotocel, meelopende fotocel als optie
- De poort is ontworpen overeenkomstig de voorschriften van de Workplace Directive van de UVV en de geharmoniseerde CE-richtlijnen, met inbegrip van EN 13241-1.
Speciale eigenschap:
- Korte cyclustijden tot 5 cycli per minuut zijn mogelijk
- De poort kan vrijstaand op de vloer gemonteerd worden met de montagebeugels.
- Flexibele positionering van de tandwielmotor kan aan de linker- of rechterzijde van de poort worden gemonteerd. De motor kan in stappen van 45° worden gekanteld voor eenvoudige positionering en installatie
- Zelfdragend: de poort kan rechtstreeks op de vloer worden gemonteerd met optionele montagebeugels. De stelschroeven maken het mogelijk om de poort op oneffen oppervlakken waterpas te zetten.
Productfolder
Productspecificatietekst
Producttekeningen
Productvarianten Omschrijving RP300 Breed Veiligheidsschakelaar cat. 4, MCC en voorloop en poortsteunframe voor eenvoudige integratie in productielijnen RP300 USD PLe overeenkomstig EN ISO 13849-1, fotocel voor hoge snelheid EN korte cyclustijd, EN duurzaam RollTex-poortblad voor lastoepassingen
